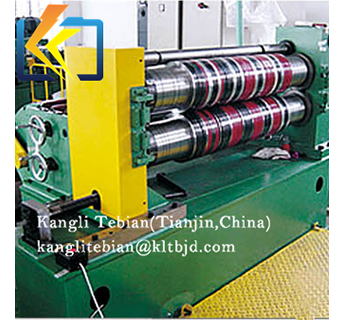

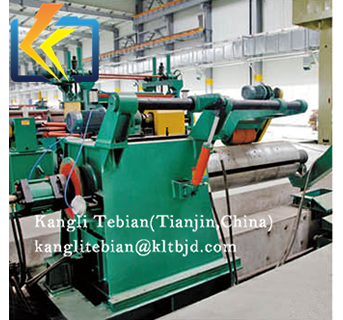

硅钢带纵剪生产线

该设备是将硅钢片卷料分切成条料的专用设备。特点: 采用国际先进的拉剪工艺。开、收卷芯轴撑紧、收缩、纵剪、张紧夹料、上下料均采用液压驱动,高效省力。张紧力可调,保证卷料收紧收齐。选用先进的可编程控制器,实现全线的逻辑控制,提高了系统的稳定性和可靠性。…

该设备是将硅钢片卷料分切成条料的专用设备。

特点:
        采用国际先进的拉剪工艺。开、收卷芯轴撑紧、收缩、纵剪、张紧夹料、上下料均采用液压驱动,高效省力。张紧力可调,保证卷料收紧收齐。
        选用先进的可编程控制器,实现全线的逻辑控制,提高了系统的稳定性和可靠性。
        剪切速度可调,开卷机、纵剪机、收卷机采用进口调速器,实现全线速度同步。

在全线中采用自动穿料机构(可选) ,从而更便于设备的操作,提高生产效率,各项性能指标均达到国际先进水平。

主要技术参数

	STL(05)-1000/80	STL(05)-1000/120	STL(05)-1250/120	STL(05)-1250/150
卷料内径	Ø500mm		Ø500-610mm
卷料宽度	700-1000mm		1250mm
卷料重量	5t		10t
剪片厚度	0.18-0.5mm		0.18-0.5mm
剪片宽度	40-1000mm		40-1250mm
最高剪切速度	80m/min	120m/min	120m/min	150m/min
剪切毛刺	≤0.02mm		≤0.02mm
最多剪切条数	10		10
单边不直度	≤0.02mm/2m		≤0.02mm/2m
剪切宽度误差	±0.1mm		±0.1mm
安装容量	54kw	87kw	87kw	100kw
外形尺寸(长X宽X高)	12X6.5X2.2m	13.5X7.9X2.5m	10.8X5.8X2.0m	12X56.5X2.2m
